BÀI 6:  Hệ thống dầm kết cấu:

- Vào Stucture => Beam: Trên bảng thông tin sẽ chỉ có 1 loại dầm mặc định cua revit là dầm thép chữ I.

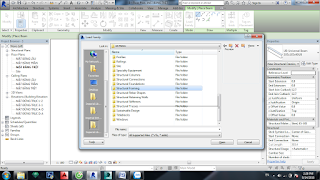

- Chọn Load Family đê load dầm mới vào dự án => Structural Framing ( Trong thư mục Us Metric) => Chọn Concrete ( để chọn dầm bê tông cốt thép)=> Chọn biên dạng dầm là dầm hình chữ nhật => Nhấn ok đê dầm được Load vào dự án.


- Sau khi dầm bê tông biên dạng hình chữ nhật được Load vào dự án nhấn Edit Type để tạo dầm mới và điều chỉnh => Chọn Duplicate và đôi tên dầm như ý muốn => Diều chỉnh b=200,h=350 ( để điều chỉnh biên dạng dầm)=> Nhấn OK để tạo dầm với kích thước mới cho dự án.


- Vào bảng Properties => Điều chỉnh y Offset Value = -50. x Offset Value =-50 (Điều chỉnh điểm đầu vào điêm cuối của dầm để hệ thống dầm kết cấu thấp xuống 50 mm so với phần nền hoàn thiện.). Sau đó dùng lệnh vẽ theo trên nhanh công cụ để tiến hành vẽ dầm ơ các vị trí.


Lưu ý: khi vẽ trên mặt bằng sẽ không nhìn thấy dầm do dầm đã thấp xuống 50mm. để thấy dầm trên mặt bằng phải chỉnh view mặt bằng. Sau khi vẽ song vô bảng Properties => chọn dưới dòng View Range => Edit => Bảng View Range hiện lên ( bảng này cho phép chỉnh cao độ mặt bằng cắt qua và khoảng nhìn của mặt bằng)=> Ở dòng View Depth chọn Offset = -500 => Nhấn ok sẽ thấy hệ thống dầm hiện ra (làm tương tự với các mặt bằng khác sẽ thấy dầm).


- Diều chỉnh sai lệch của hệ thống dầm như ý muốn ta sẽ có hệ thống dầm (đà kiếng) của tầng trệt.

- Chọn tất cả dầm ở Trệt sau đó dùng lệnh Ctrl + C và Paste(Aligned to Selected Levels) đê coppy hệ thống dầm đã vẽ lên Lầu. Sau đó vô 3d kiêm tra ta sẽ có hệ thống kết cấu như hình và vẽ thêm phần dầm ban công trên lầu.


- Chinh vật liệu cho dầm: Click chọn hết dầm của dự án => Vô bảng Properties => Chọn dòng Materials and ..=> Chọn dấu 3 chấm sau đó vô bảng vật liệu chọn lại vật liệu Bê Tông Cốt Thép đã tạo ở phần cột (dầm giống vật liệu với cột) => Nhấn Ok để kết thúc bôi vật liệu cho các cột


- Hoàn thành hệ thống dầm sàn của mô hình. Còn hệ thống dầm mái là hệ thống tương đối phức tạp nhưng cũng có thê vẽ bằng dầm và điều chỉnh cao độ điểm đầu và điểm cuối của dầm như ý muốn.
